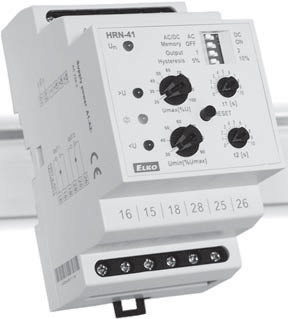

Реле за следене на напрежение HRN-41 монофазно

Характеристики и функции:

- Реле за следене на AC и DC: 10 - 500 V (AC/50Hz)

- Захранване - четири модификации:  110VAC, 230VAC, 400VAC или 24VAC/DC.

- Два релейни изхода за отчитане на Umax и Umin, независими или паралелно действие.

- Ширина на корпуса 3 модука - 65 mm.

- Функция: следи за превишаване на напрежението под или над зададената минимална и максимална стойност като подава сигнал (OVER/UNDER функция).

- Хистерезис - 5 или 10% от следеното напрежение, избор чрез джъмпър 4.

- Мемори функция - възможност при сработване за минимално или максимално напрежение, да не се възстановява само а само след намеса на човек и зачистване чрез бутон RESET. Избор чрез джъмпър 2.

- Настройка на две независими времена за реагиране при максимално или минимално напрежение.

- Галванически разделени захранващо напрежение от измерваното напрежение

- Mаксимален ток на изходния контакт 16А/250V AC1

 Начин на работа:

       На входовете на релето се подава следеното напрежение, като зависимост от него, ако е 10-50V на клеми C-B1, при 32-160V на C-B2 и при 100-500V на клеми C-B3.  Настройката на напреженията е от потенциометъра за Umax в проценти от един от трите диапазона (10-50, 32-160 и 100-500V)  и Umin като процент (30-99%) от Umax. Примерно за 230V настройваме 46% от диапазона 500V. Настройва се и времето за закъснение на реагиране - 0 - 10 сек. при достигане на максимално и минимално напрежение. Времената са независими едно от друго.

     Два отделни релейни изхода за максималното и минималното напрежение: изход 1 (клеми 15-18) включва над максималното напрежение и изход 2 (клеми 25-28) при регистриране под минималното настроено напрежение. Има възможност изходите да работят паралелно, това се настройва чрез джъмпър 3.

Цената е с включен ДДС за реле HRN-41 при работно напрежение 230VAC

Други модификации на HRN-41:

- при работно напрежение 24VAC/DC - цена 143,28лв с ДДС;

- при работно напрежение 400VAC - цена 145,68лв с ДДС.

За повече информация вижте КАТАЛОГА

Инструкции за употреба : ИНСТРУКЦИЯ
